パソコン上（TinkerCAD）でLEDをゆっくり交互に点滅させる自由研究の種

電子工作の「で」の字も知らない状態から、ネットで情報を集めて「自動霧吹き装置」を作るチャレンジをしています。

前回、IC555モジュールを使って、サーボモータを0°⇔180°に動かすことができました。

ただし、0°⇔180°の切り替えは手動で行っていたので、これを自動でスイッチングする必要があります。

ここでヒントになるのはLEDの「交互点滅回路」です。

ただし、ネットで紹介されている点滅回路のタイミングはかなり早いため、アレンジが必要だと思われますが、一つ一つ試すのは大変です。

そこで、電子工作のシミュレーションができるサイトがあることを知り、そちらで試してみることにしました。

そのシミュレーションを行うサイトは、「TinkerCAD（ティンカーキャド）」と言います。

TinkerCADで、電子工作実験

TinkerCADの使い方（使用上の注意点）

便利なTinkerCADですが、使ってみてちょっと難しい部分もあります。
使い方と気になったの部分を説明していきます。

最初はどこから始めるの？

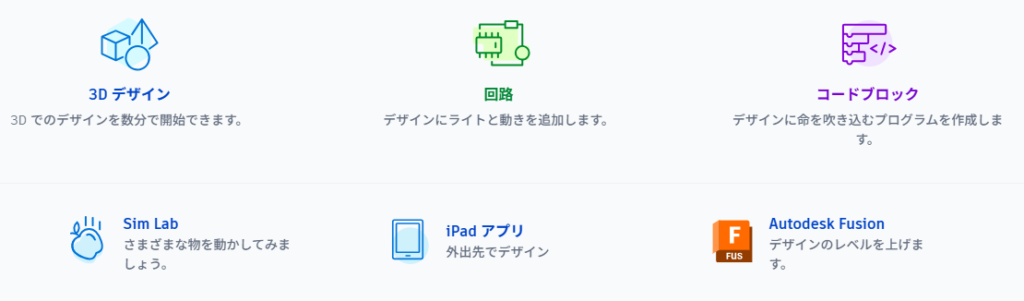

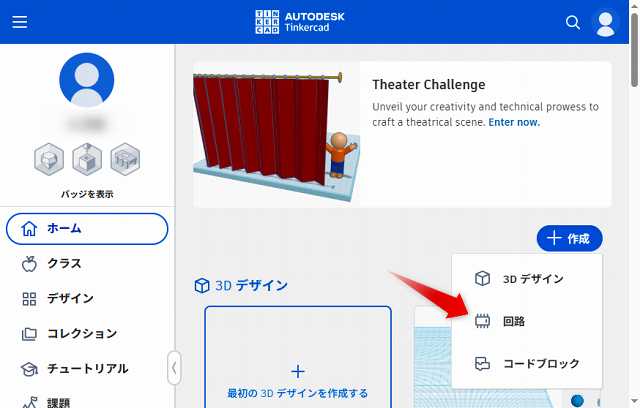

PC画面では、右側に「＋作成」があるので、そちらから始めます。

・ホーム＞「＋作成」＞回路

どうやって使うの？

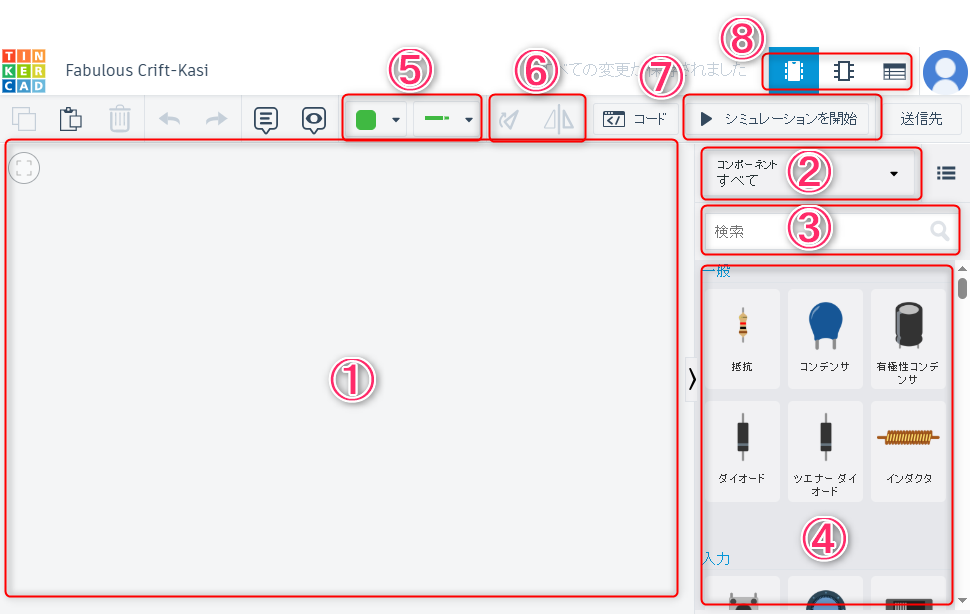

基本的な画面構成は、以下の通りです。

①：メイン画面

②：④に表示する部品の種類を決めます。

　　「コンポーネント＞すべて」を選べば良いでしょう。

③：部品を見つけることができない場合は、検索しましょう。

④：部品が表示されるので、使う部品を選んで①にドラッグします。

⑤：配線です。色を変えて分かりやすく回路を組みましょう。

⑥：部品を回転させてレイアウトできます。
　　部品の種類によっては、反転させて使います（＋－の区別が必要な部品の場合）。

⑦：回路が完成したら、動作を確認します。

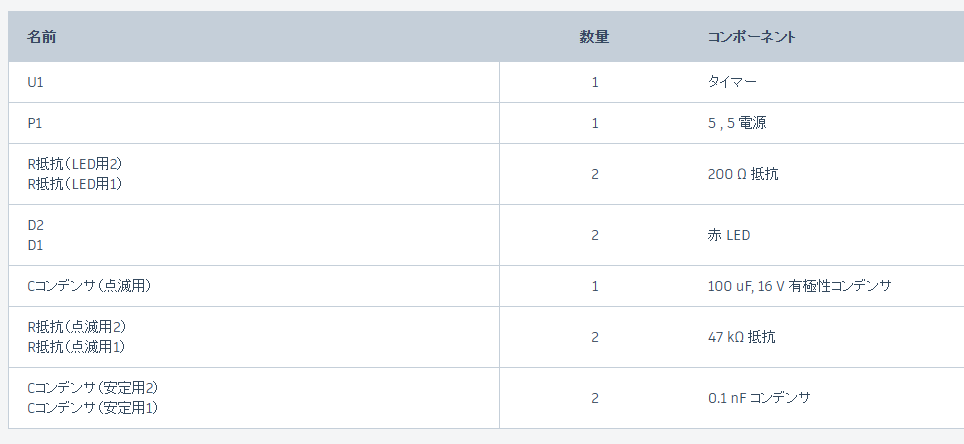

⑧：回路の作製の他に、部品構成の確認や、回路図を出力することができます。

ブレッドボードの回路が正常に動かないんですが？その１

ブレッドボードの基本的な使い方を確認しましょう。

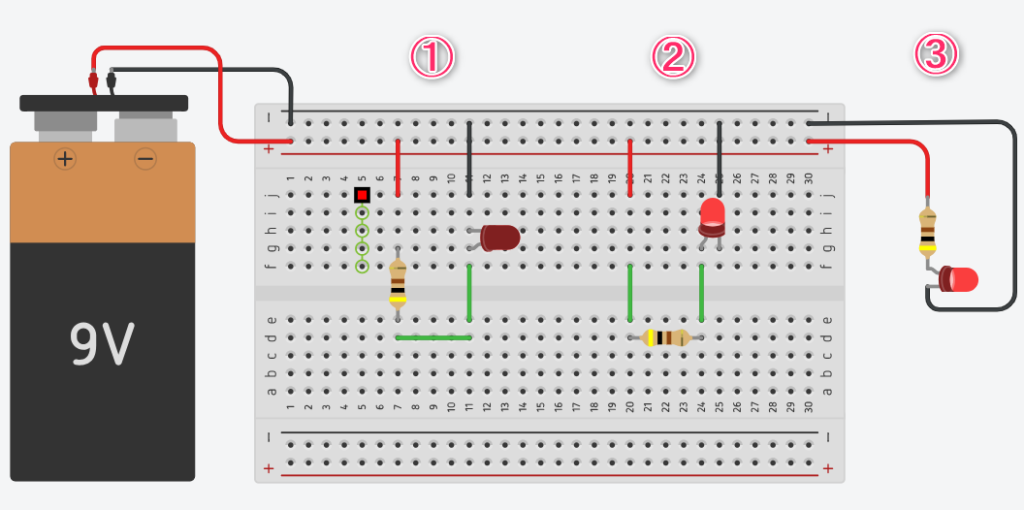

②と③はLEDが点灯していますが、①は点灯しません。

①は一見すると正しく見えますが、LEDの取り付け位置が間違っています。

ブレッドボードの「a～e」及び「f～j」は縦につながっているので（j5～f5参照）、①のLEDの位置は、ブレッドボードの中で接続されており、LEDに電気が流れません。

こんこっと。

これに気が付くのに、かなり時間がかかりました。

ブレッドボードに慣れていない場合は、③のようにブレッドボードを使わずに回路を組むのも一つの手です。

ブレッドボードの回路が正常に動かないんですが？その２

ブレッドボードに部品が正しく接続されているか確認しましょう。

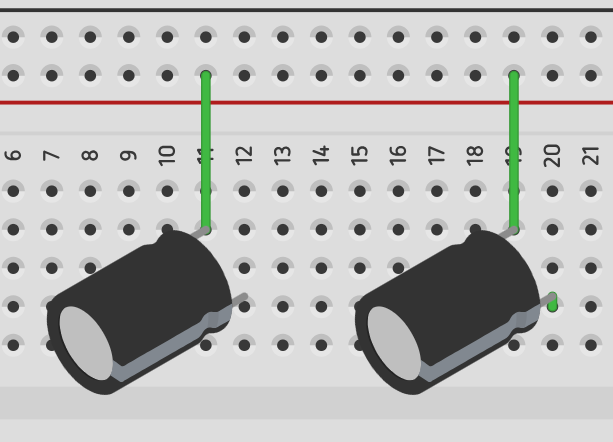

例えば、電子部品を回転させて配置した場合、ブレッドボードの穴に接続されていないことがあります（左）。その場合は、ちゃんと配線してあげましょう（右）。

回路全体を選択して、削除したり、コピーしたいのですが？

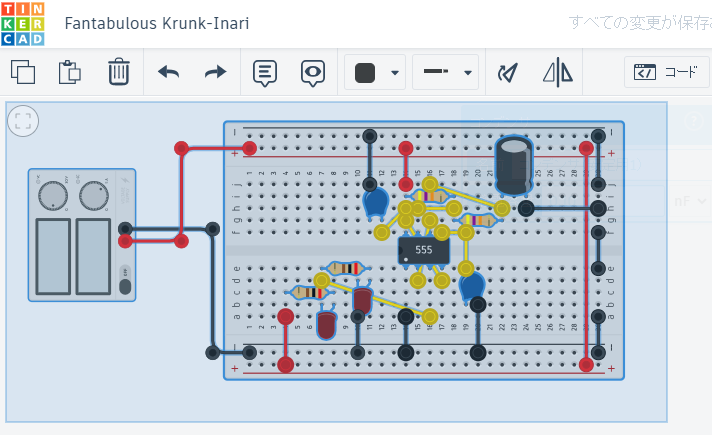

「Shift＋ドラッグ」で、範囲選択ができます。

その後、左上のメニューや「Delete」で、削除やコピペをしましょう。

今日の教訓

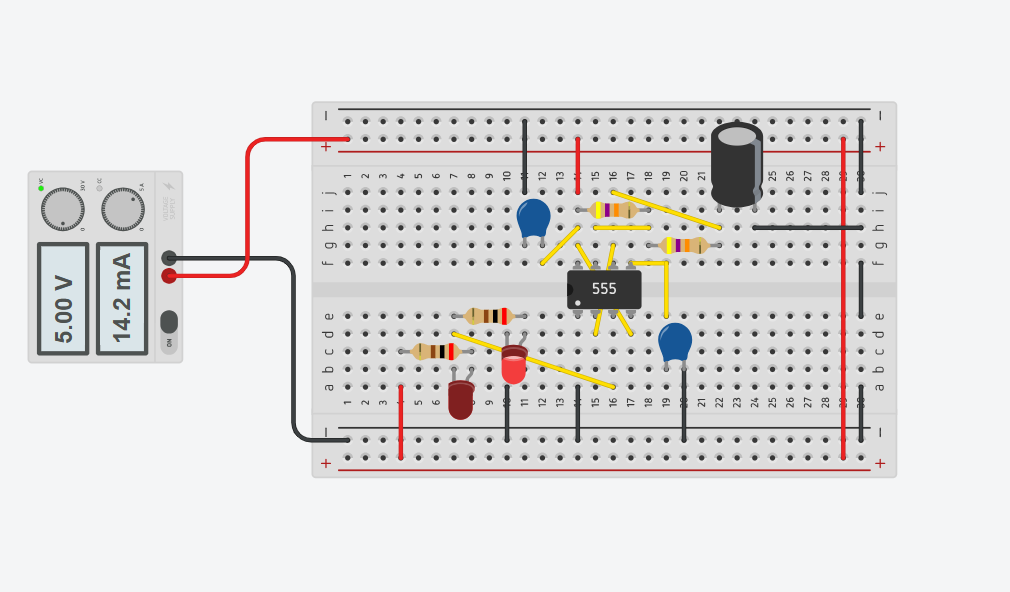

TinkerCADを使って、LEDが交互に点滅する回路を作りました。

TinkerCADを使えば、電子回路のシミュレーションができます。

ブレッドボードの使い方を間違えると動きません（当たり前ｗ）。
原因が分からない場合は、ブレッドボードなしで回路を組んでみるのも一つの手です。

次は、TinkerCADで作製した回路を実際で組んで、動作確認をしたいと思います。

今日はここまで。
ではでは、またね。
