観葉植物に葉水をあげるために、電子工作で「自動霧吹き装置」を作ることを目指して、チャレンジしています。
こんこっと。でも、電子工作は初めてなので、分からないことだらけで、大変！
そこで、電子工作で分からなかったことやトラブったことを、初心者目線でまとめてみたいと思います。
電子工作で分からなかったこと、トラブったこと。
ブレッドボードの使い方

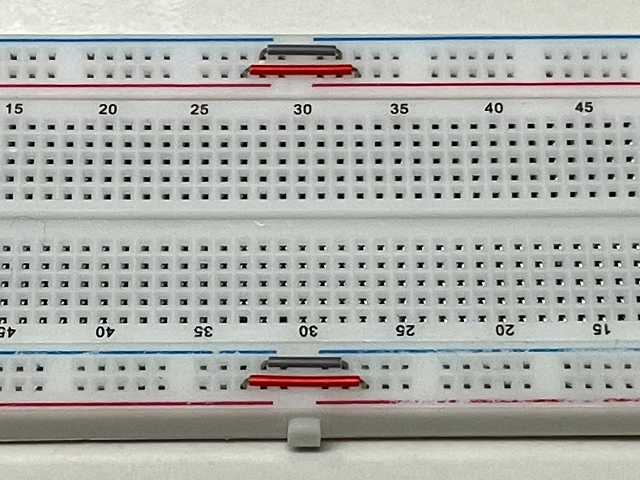

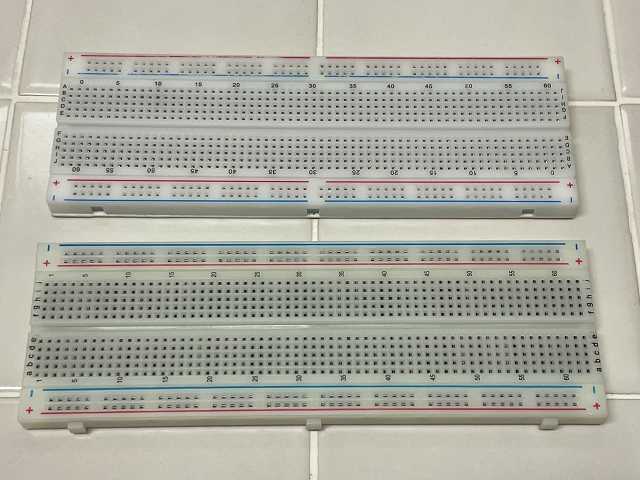

写真のブレッドボードですが、違いが分かりますか？
答えは、上下に書かれている青い線と赤い線が、中央で切れているのか、いないのかです。
つまり、上のブレッドボードは、左右が分かれていて、別回路を組むときに便利な一方、下のブレッドボードは、全て繋がっていて、大きな回路を組むときに便利です。
こんこっと。まるで間違い探しでしょ；；；
初心者は、気が付かないよね。。。
こんこっと。これが分からずに、初期不良かと思って、確認に時間がかかりました。
あと、ブレッドボードの品質にもよると思いますが、本当に接触不良（？）かと思われる現象がおきる場合がありました。
初心者にとって、接触不良なのか、回路の間違いなのかを特定するのは難しいですが、「接触不良が起きる場合もある」ことも頭の片隅に入れていた方が良いかもしれません。
こんこっと。良い品質のブレッドボードだったら大丈夫と思いますが、なにせスターターキットについていた、中華製の製品なので・・・。
どう考えてもおかしいと思う場合は、導通チェックをしたり、使うピン穴を変えてみましょう。

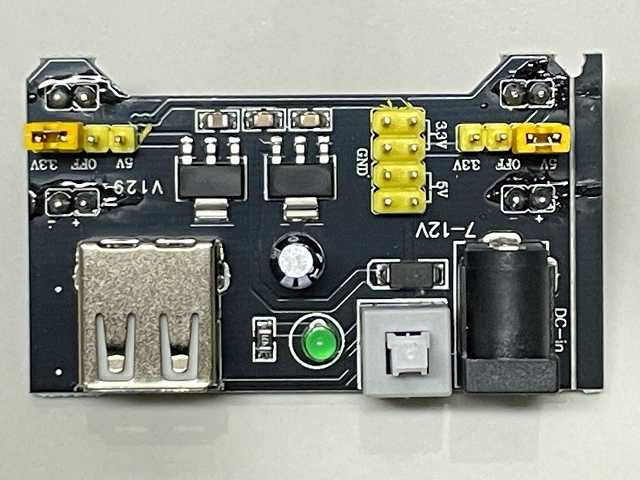

電源モジュール
スターターキットに電源モジュールは付いていますが、説明がありません（汗）。
そこで以下を参考にしました。
※部品自体は違うようですが、基本的な使い方は参考になります。
ちなみに、ジャンパピンを変えることにより、左右で別々の電圧（3.3Vと5V）に設定できます。
あとブレッドボードを使わない場合は、右中央付近のピンから直接電源を取ることもできます。
電源は、「7-12V／DC-in」と書かれているのでACアダプタか、USB電源から供給するようですが（どちらも未確認）、スターターキットにはもっと便利なパーツが入っています。

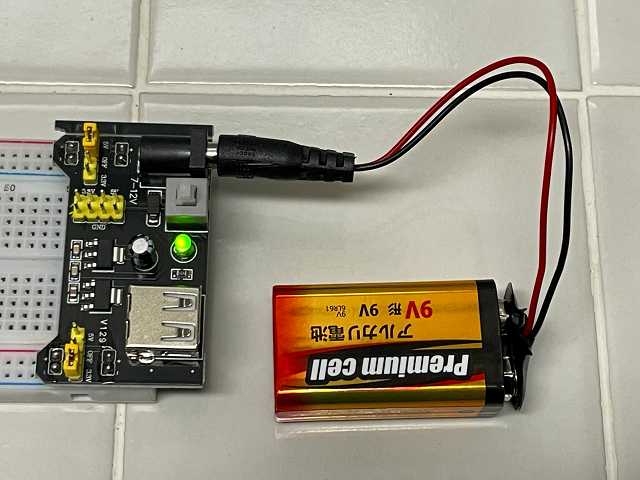

それが、これ。
こんこっと。コンセントもいらないし、これが一番便利だと思います。
あと、基板に「＋、－」が小さく書かれています。ブレッドボードに装着する時は、向きに気を付けましょう。
こんこっと。ブレッドボードの赤線がプラスで、青線がマイナスです。
地味に間違いやすいです。
今日の教訓

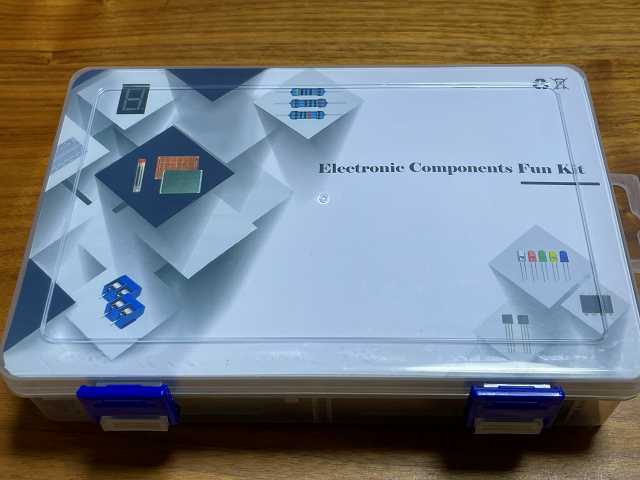

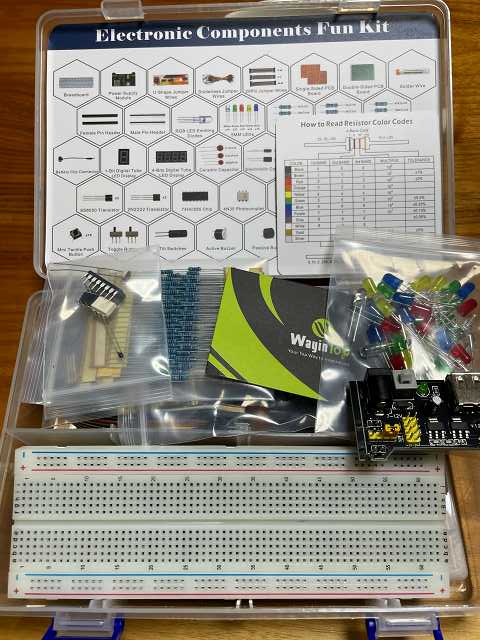

電子工作を始めるにあたって、電源モジュールが２つ必要になったので、スターターキットを２セット購入しました。
価格・内容は、ほとんど同じです。
（ただし、任意の箇所で接触不良が発生することがありました）
Amazonの購入者数は、こちらの方が多くて、少しだけ評価も高いです。
こんこっと。入っている部品の内容は、ブレッドボード以外はほぼ同じです。
１つ購入するなら、大きな回路を組めるブレッドボードがついている方をオススメします。
（最初に購入したセットは、ブレッドボードの一部に接触不良があったため。ただし、左右で別回路が組める仕様なので、それはそれで便利でしたｗ）
今日はここまで。
ではでは、またね。
